Tạo dự án mới trong phần mềm AutoCAD Plant 3D

Hướng dẫn tạo dự án mới trong phần mềm AutoCAD Plant 3D

Phần khởi tạo dự án trong AutoCAD Plant 3D rất quan trọng, vì chương trình dùng nhiều thư viện, tài nguyên từ các tiêu chuẩn khác nhau, do đo việc thiết lập hệ đơn vị ban đầu sẽ quyết định đơn vị đo cho toàn bộ dự án về sau.

Nôm na nếu như bạn tạo đơn vị hệ Inch thì các liên kết điều định nghĩa là hệ Inch sẽ không liên kết được hệ mét.

Vì vậy các bạn nên làm từ từ các bước, không được gấp mà làm sai bước nào trong đó, vì sẽ không thể sửa lại được khi đã tạo xong.

Khởi động chương trình AutoCAD Plant 3D -> màn hình khởi động xuất hiện hình 1

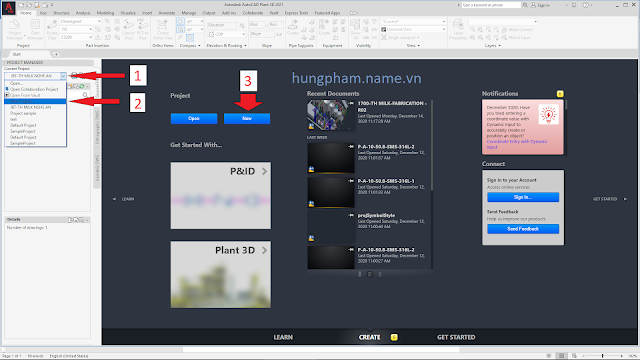

Hình 1: Khởi tạo dự án

Cách 1: Trên thanh Project manager bên trái -> Tại thanh xổ xuống của mục Current Project -> [1] Xổ xuống -> [2] Chọn New Project…

Cách 2: [3] Trong khu vực giữa màn hình như hình, chọn New -> Xuất hiện hình 2.

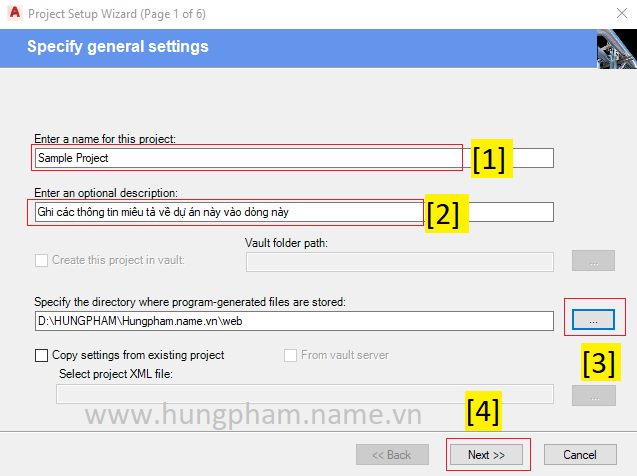

Hình 2: Đặt tên dự án

[1] Nhập tên dự án bạn muốn tạo, ở đây mình đặt tên là “Sample project”.

[2] Ghi các thông tin miêu tả về dự án này vào dòng này, bạn muốn thông tin nào thì ghi thế đó

[3] Chọn đường dẫn lưu dự án, bấm chọn vào nút … như hình và chọn đường dẫn bạn muốn, ở đây mình chọn đường dẫn “D:\HUNGPHAM\Hungpham.name.vn\web”.

[4] Chọn Next đến bước tiếp theo

Lưu ý:

Tất cả các file bản vẽ sau này sẽ được lưu tại mục [3], do đó bạn không nên đặt trong ổ C.

Chọn Copy Settings from Exitting Project nếu như bạn muốn tạo dự án dựa trên 1 dự

án mẫu có sẵn, không chọn nếu như bạn tạo mới hoàn toàn.

Hình 3: Chọn đơn vị

[1] Chọn Metric

[2] Chọn Milimeters

[3] Chọn Next

Hình 4: Chọn thông số bản vẽ P&ID
















[1] Chọn nơi lưu bản vẽ P&ID trong dự án, thông thường hãy để mặc định vì như vậy sẽ dễ quản lý

[2] Chọn các ký hiệu của bản vẽ P&ID là PIP

[3] Chọn Next.

Lưu ý: Xem thư mục dự án sẽ hiểu rõ hơn về nơi lưu bản vẽ.

Hình 5: Chọn nơi lưu các mục khác

Chọn nơi lưu các bản vẽ 3D, bản vẽ mặt bằng Orthographic, Spec dự án, các phần hỗ trợ khác: Thông thường sẽ được lưu theo đường link mặc định của phần mềm AutoCAD Plant 3D, bạn có thể tùy chỉnh theo ý của mình

Chọn Next và sang hình tiếp theo.

Hình 6: Chọn database

[1] Chọn Single User, vì mình làm 1 mình nên chọn cái này, còn mục Multi User thì mình chưa sử dụng.

[2] Chọn Next sang bước tiếp theo.

Hình 7: Hoàn thiện

[1] Chọn ô này nếu bạn muốn khi khởi động dự án sẽ hiện thông báo chỉnh sửa các thông tin, mình thì không chọn ô này để khởi động nhanh hơn, nếu cần mình sẽ cấu hình sau.

[2] Chọn Fnish để hoàn tất thiết lập.

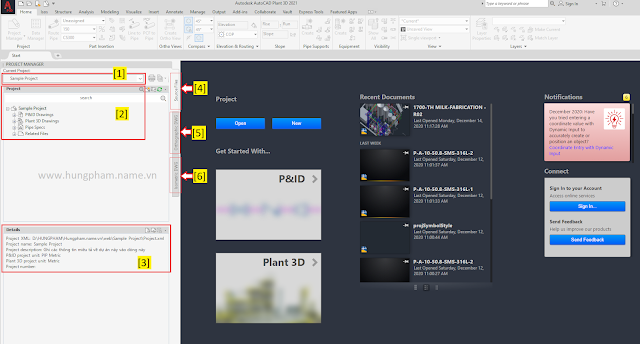

Sau khi thiết lập xong phần mềm sẽ hiển thị như hình dưới.


[1] Tên dự án, mình đã đặt tên là “ Sample Project”

[2] Các folder chứa bản vẽ sẽ thực hiện, các Spec của dự án, và các phần liên quan khác.

[3] Thông tin chi tiết về dự án chúng ta đang mở, ở đây là dự án “Sample Project”.

[4] Tab thể hiện các mục giống vị trí [2], dùng để vẽ 3D

[5] Tab dùng khi xuất bản vẽ mặt bằng.

[6] Tab dùng để xuất bản vẽ Isometric.


Chúc các bạn làm việc vui vẻ và đừng quên quay lại trang mình nhé.

Cre: HungPham
